反击式破碎机
  • 厂家直销
  • 全程跟踪
  • 免费安装

反击式破碎机

欢迎来厂参观免费试机,多种型号,供您选择

进料粒度 进料粒度: ≤1300mm

生产能力 生产能力: 30-2000t/h

产品简介:广泛应用于矿山、铁路、能源、水泥、化工、建筑等行业破碎工艺。

产品介绍

反击式破碎机简称反击破,是一款利用冲击能对中等硬度脆性物料进行破碎的加工设备,其出料粒度比颚式破碎机更细,在石料生产线中常与颚破合作用于二段破碎作业。该机主要分为单转子反击破和双转子反击破两大类,具有破碎比大、破碎后物料粒形好、出料粒度大小可调节、破碎规格多样化(可碎石可制砂)等优点。

反击式破碎机适用于处理边长100-500mm 、抗压强度不超过350MPa的中等硬度物料中细碎加工,处理范围包括重晶石、石灰石、方解石、白云石、废弃混凝土、建筑垃圾等200多种石料,在水泥、电力、建材、化工、煤炭、冶金、建筑垃圾再生处理等行业得到广泛应用。

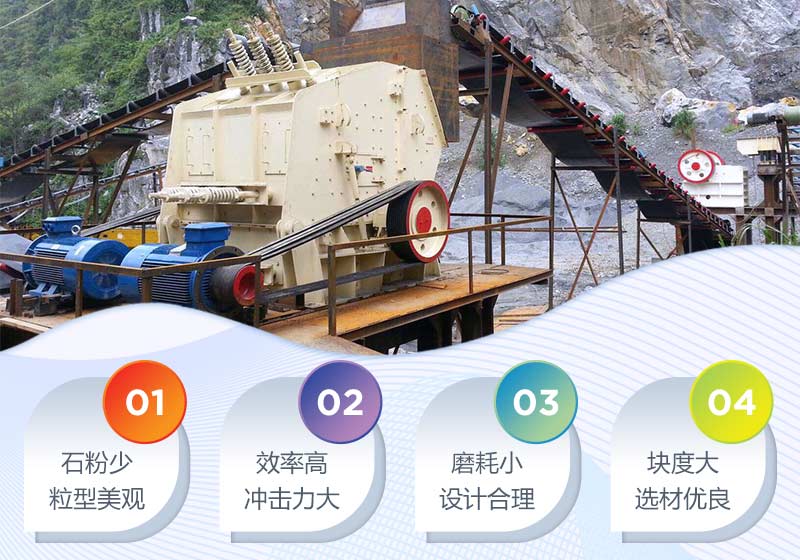

性能优势

1、成品粒形美观、均匀

产品粒型优异,可以自由调节反击板与板锤间隙,控制成品粒度和粒型

2、冲击力大、破碎效率高

结构精巧,结构设计非常紧凑,转子具有很大的转动惯量

3、破碎腔设计合理、生产效率高

节能高产,破碎腔比较大,适应的物料块度大,硬度高,产能输出稳定

4、选材优良、使用寿命长

配件使用寿命长,运行平稳,破碎功率小,锤头比较耐磨,整个设备使用寿命长久

工作原理

反击破是利用转子高速旋转时产生的冲击能,对进入破碎腔内的待加工物料进行机械性粉碎的。

电源接通后,电机开始工作,转子由电动机经V型皮带带动作加速转动,直到转子保持稳定的高速旋转状态(不同机型的转子转速设定值不同),矿石由进料口进入反击破破碎腔,在下落的过程中会与高速旋转的转子碰撞,并且从碰撞过程中获得巨大的反向动能,作高速抛物线运动撞向反击板,后再被反击板弹回来与高速旋转的锤头作二次撞击破碎,物料在反击破破碎腔中如此往返撞击多次得到充分破碎,顺利从设备排料口排出。

技术参数

型号
规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
功率
(kw)
外形尺寸
(长×宽×高)
(mm)
总重量
(t)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300 12
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390 15
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800 17.7
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800 22.4
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120 27
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120 34
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330 50.6
PF-1820 Φ1800×2000 1260×2040 800 400-800 4P   630-710 4400×3866×4009 83.21
